氣泡水平儀的玻璃的玻璃管內壁是一個肯有_曲率半徑的曲面，當水平儀發生傾斜時，氣泡_向水平儀升高的一端移動，水準泡內壁曲率半徑越大分辨率越高，曲率半徑越小，分辨率越低，因此水準泡的曲率半徑決定了該產品的精度。

二、產品用途
水平儀主要用于檢驗各種機床和工件的平面度、平直度、垂直度及設備安裝的水平性等。

三、產品規格

水平儀按不同用途制造成磁性框式水平儀、條式水平儀和二種形式.，見下表

名稱	型號、規格mm	精度mm/m

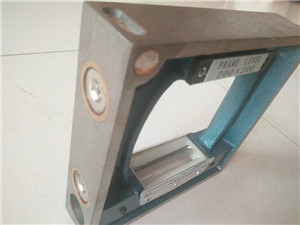

磁性框式水平儀	SK150 SK200	0．02

四、儀器結構
水平儀主要由體身，水準泡系統及調整機構組成。體身可測量基面，水準泡用作讀數反應出體身測量基面的真實數據，調整機構用作調整水平儀，采用m5×0.5細螺紋和多齒彈簧圈，確保零位的穩定性和可調性。

五、使用方法

測量時使水平儀工作面緊貼被測表面，待氣泡靜止后主可讀數。

水平儀的分度值是主水準泡的氣泡移動一個刻度所產生的傾斜比，以一米為基準長的傾斜高與底邊的比表示，如需測量長度為L的實際傾斜值則可通過下式進行計算：

實際傾斜值=標稱分度值×L×偏差格數例如：標稱分度值為0.02mm/m,L=200mm，偏差格數為2格

則：實際傾斜值0.02/1000×200×2=0.008mm

為避免由于水平儀零位不準而引起的測量誤差，因此在使用前_對水平儀的零位進行檢查或調整。

六:水平儀零位檢查和調整方法：

將被檢水平儀放在已調到大致水平位置的平板上（或機床導軌上），緊靠定位塊，待氣泡穩定后以氣泡的一端讀數為a1,然后按水平方向調轉180°，準確地放在原位置，按照_次讀數的一邊記下氣泡另一端的讀數為a2，兩次讀數差的一半則為零位誤差=（a1-a2）/2格。如果零位誤差已_過許可范圍，則需高速零位機構，另一種方法不需精調零位，也可找出相對零位點，如圖所示將水平儀放在平面上，等氣泡穩定后，讀右端數為讀a1,將水平儀按水平方向調轉180°，準確的放在_次位置上，待氣泡穩定后，再讀右端讀數為a2，兩次讀數差的一關位置為相對零位點；以相對零位點為基準，方可測量水平儀

七、注意事項

1 、溫度變化會使測量產生誤差，檢驗或使用時_與熱源和風源隔絕，如果使用環境濕度與保存環境濕度不同，則需在使用環境中穩定3小時方可使用。

2 、測量時_待氣泡_靜止后方可讀數。

3 、水平儀使用完畢，_將工作面擦拭干凈，涂防銹油，存放在清潔、干燥處保存。
