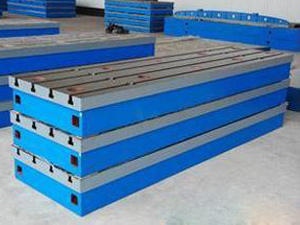

鑄鐵劃線平板也叫劃線平臺，它屬于鑄鐵平臺系列產品。鑄鐵劃線平臺也是我公司主打產品之一。它的主要用途：用作精密零件劃線的基本工具，機械、發動機的動力實驗，設備調試，具有較好的平面穩定性和韌性，是用于工件檢測或劃線的平面基準量具。

鑄鐵劃線平臺平板的規格在200×200-3000×6000mm，特殊規格可按用戶圖紙訂做或雙方商定生產加工。劃線平板生產工序一般要嚴格采用《中華人民共和國機械行業標準》JB/T 7974—2000加工和生產。設計鑄鐵平臺的理念要本著以_的成本達到_的使用效果，劃線平臺生產工序要嚴格按照_標準執行，檢驗標準采用《中華人民共和國機械行業標準》JB/T 7974—1999。檢驗一般分為平板毛坯檢驗、機加工檢驗和成品檢驗兩次，平板的毛坯主要檢驗外觀規格是否可以達到技術要求，和毛坯有沒有內部缺陷；平板的機械加工檢驗主要是檢驗鑄鐵平板有沒有沙孔、氣孔、裂紋、夾沙、縮松和加工誤差等；鑄鐵劃線平臺的成品檢驗主要是檢驗鑄鐵平板的平面度和外觀及其規格是否可以達到使用要求。平板的在生產過程中，會產生一部分理論重量的偏差，要注意的是平板的偏差是否會影響的平板使用。一般平板的設計應該考慮到鑄造誤差和機械加工的誤差，平板的重量誤差一般不得_過10%



劃線平臺按_標準計量檢定規程執行，級別分為0、1、2、3四個等級。
【鑄鐵劃線平臺規格說明】：

鑄鐵劃線平臺規格	鑄鐵劃線平臺精度等級
	0級劃線平臺	1級劃線平臺	2級劃線平臺	3級劃線平臺	精刨劃線平臺
100×100	4	8	26
200×100	5	10	20
200×200	5	10	20
300×200	6	12	24
300×300	6	12	24
400×300	6	12	24
400×400	6	12	24
500×300	6	12	24
500×500	7	14	28
600×400	7	14	28
600×500	7	14	28
800×500	8	16	32	80
800×600	8	16	32	80
900×600	8	16	32	80
1000×750	9	18	36	90
1000×1000	10	20	39	96
1200×1000		20	39	96
1500×1000		24	48	120
1500×1500		25	50	125
2000×1000		26	52	129
2000×1500			56	140
2000×2000			60	152	230
2500×1500			64	152	230
2500×2000			68	168	248
2500×2500			72	180	270
3000×1000				168	248
3000×1500				174	154
3000×2000				184	275
3000×2500				186	276
3000×3000				210	300
4000×1000				210	300
4000×1500				210	300
4000×2000				219	310
4000×2500				228	340
4000×3000				240	360
5000×1500				249	370
5000×2000				255	375
5000×2500				264	390
5000×3000				287	420
6000×1500				287	420
6000×2000				293	430
6000×2500				300	450
6000×3000				308	460
8000×1500				366	500
8000×2000				370	520
8000×2500				375	530
8000×3000				382	570



一般劃線平臺精度要求并不高，如果用作大工件的劃線及有敲擊力的工件的檢驗之類建議使用加厚的劃線平臺，我公司常年備有國標劃線平臺及常用規格的加厚劃線平板，需求客戶可以根據使用情況來確定，如承載需求、精度要求、高度厚度要求、工作面開槽打孔等。如有需要請聯系我們：服務熱線：0317-8060266 8060288
