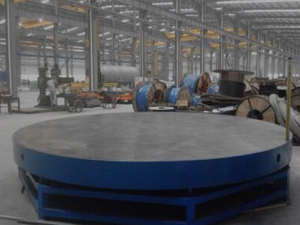

圓形平板又叫圓平臺是精密測量工件用的基準平面，圓形平板主要用于機床機械檢驗測量、檢查零件的尺寸精度或形位偏差，還可以在工件上作出劃線記號，便于再加工，圓形平板在機械制造中是_的基本工具。
鑄鐵平臺根據性能細化分為：焊接平臺，鉚焊平臺，
鑄鐵檢驗平臺，劃線平臺，裝配平臺等多種多用途專用平臺。
1.材質：高強度鑄鐵HT200-400
工作面硬度HB770-240，圓形平板在經過人工退火600°-700°和自然時效2-8年后，精度穩定，耐磨性能好。
2.圓形平板的精度:分別為0，1，2，3級四個級別。
圓形平板用途：適用于各種檢驗工作，精密測量用的基準平面；用于機床機械檢驗測量基準；檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是_的基本工具。
3.圓形平板（平臺）材料和特性：材料為高強度鑄鐵HT20-40，工作面硬度為HB770-240。經過兩次處理（人工退火600°-700°和自然時效2-8年），使該產品的精度穩定，耐磨性能好。圓形平板（平臺）可用涂色法檢驗零件平面度，具有準確、直觀、方便的優點。
4.使用圓形平板（圓平臺）測量的方法有多種，其中有一種簡單常用的方法叫對角線法，是利用對角線截面為基面進行平面度評定。該法實際上只是將觀測結果統一到同一個基準面上，而沒有避免由于多余觀測產生的重復點的重復誤差，這種保留矛盾的計算方法是不夠合理的，因此該法需檢驗與控制其重 復誤差的大小。在圓形平板（圓平臺）上的劃線基準與設計基準應一致。常選用重要孔的中心線為劃線基準，或零件上尺寸標注基準線為劃線基準。
5，圓形平板的整體規格_為4米×8米，大于此規格可以多塊拼接，使用磨損后，可以重新修刮恢復其精度，可用涂色法檢驗零件平面度，具有準確、直觀、方便的優點，圓形平板（
圓形平臺）使用磨損后，可以重新修刮恢復其精度。
圓形平板（平臺） |
|
|
|
|
|
規格 | 精度 |
|
|
|
|
00 | 0級 | 1級 | 2級 | 3級 |
|
ф300×80 | 3 | 5.5 | 11 | 22 | 60 |
ф500×100 | 3.5 | 6.5 | 13 | 26 | 70 |
ф800×150 | 4 | 8 | 16 | 32 | 80 |
ф1000×180 | 5 | 10 | 20 | 40 | 100 |
ф1200×200 | 5.5 | 11 | 22 | 44 | 110 |
ф1500×200 | 6 | 12 | 23 | 46 | 120 |
ф1800×220 | 6.5 | 13 | 26 | 52 | 130 |
ф2000×250 | 7 | 14 | 28 | 56 | 140 |
ф2500×300 | 8 | 16 | 32 | 64 | 160 |
ф3000×350 | 9 | 18 | 36 | 72 | 180 |
ф3500×400 | 10 | 20 | 40 | 80 | 200 |
ф4000×450 | 11 | 22 | 44 | 88 |
|
