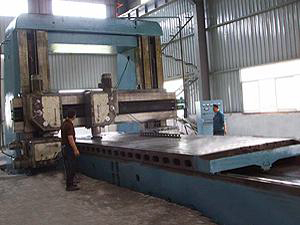

機床龍門刨床,大型龍門刨床（輕型、加重）

機床龍門刨床具備刀架、側刀架、立式銑頭、臥式銑頭和立式模頭，工作臺采用開關磁阻電機驅動及Z4系列變頻直流電機，實現了無級調速，可滿足刨、銑、磨加 工的各種速度要求，適合于粗、精加工使用。本機床的床身及工作臺導軌結合面均采用加強性結構和耐磨措施，具有剛性好、加工范圍廣、精度高、使用壽命長等特 點，是大型機械零件加工的理想設備。
【輕型龍門刨銑床主要技術參數】：

型號			BXMQ2013	BXMQ2016
_加工尺寸（mm）	長		300     4000     6000	300     4000     6000
	寬		1300	1600
	高		刨 1200    銑1100	刨1200    銑1100
兩立柱間距（mm）			1320	1650
_加工重量（kg）	刨削		3000       4000     6000	3000     4000     6000
	銑削		6000       8000    12000	6000     8000     12000
工作臺	長（mm）		3000      4000      6000	3000     4000     6000
	寬（mm）		1100	1300
	運行速度（m/min）	銑削	0.04~1.8	0.04~1.8
		刨削	2.6~30	2.6~30
銑頭	主軸前端規格		NO.50（7:24）	NO.50（7:24）
	主軸端外徑（mm）		128.57	128.57
	主軸轉速（r/min）		130  190  290  310  440  700 （6級）	130 190 290 310 440 700 （6級）
	回轉角度		±30°	±30°
	推薦刀盤直徑（mm）		φ125~φ200	φ125~φ200
	回轉角度		±60°	±60°
刀架	刀桿_裁面（mm）		50×60	50×60
	工作臺電機		15    15    22	15    15    22
功率（kw）	鐵頭電機		5.5	5.5
	立式銑磨頭兩用電機		2級3     12級0.75	2級3     12級0.75
	橫梁升降電機		3	3
	橫梁走刀箱電機		1.5	1.5
	側刀架走刀箱電機		1.5×2	1.5×2
	自動鎖緊電機		0.75	0.75
	潤滑系統電機		0.155	0.155
	整機總功率		34.3    34.3    41.3	34.3    41.3    49.3
外形尺寸 （mm）	長		6400     8400     12600	6400    8400    12600
	寬		3251	3281
	高		3100	3100
機床凈重（kg）			16800     21600     25800	19000    22600    26800

【大型龍門刨銑床主要技術參數】：

型號			BXM2016	BXM2018
_加工尺寸（mm）	長		4000     6000     8000	4000     6000     8000
	寬		1600	1800
	高		1200~1100	1200~1100
兩立柱間距（mm）			1650	1850
_加工重量（kg）	刨削		5000     7000     9000	6000     8000    10000
	銑削		10000     14000    19000	12000    16000    20000
工作臺	長（mm）		4000      6000      8000	4000     6000     8000
	寬（mm）		1300	1400
	運行速度（m/min）	銑削	0.04~1.8	0.04~1.8
		刨削	2.6~30	2.6~30
銑頭	主軸前端規格		NO.50（7:24）	NO.50（7:24）
	主軸端外徑（mm）		128.57	128.57
	主軸轉速（r/min）		130  190  290  310  440  700 （6級）	130  190  290  310  440  700 （6級）
	回轉角度		±30°	±30°
	推薦刀盤直徑（mm）		φ125~φ200	φ125~φ200
	回轉角度		±60°	±60°
刀架	刀桿_裁面（mm）		50×60	50×60
	工作臺電機		22    37    45	22    37    45
功率（kw）	鐵頭電機		5.5	5.5
	立式銑磨頭兩用電機		2級3    12級0.75	2級3    12級0.75
	橫梁升降電機		3	3
	橫梁走刀箱電機		1.5	1.5
	側刀架走刀箱電機		1.5×2	1.5×2
	自動鎖緊電機		0.75	0.75
	潤滑系統電機		0.155	0.155
	整機總功率		40     55     63	40    55    63
外形尺寸 （mm）	長		8400     12600     16870	8400     12600    16870
	寬		3581	3781
	高		3100	3100
機床凈重（kg）			30000     36800     42800	32000     37800     43800

90度銑頭（附件一）

TYPE＼SIZE	A	B	C	D	E
N75C	NT-50	φ300	φ180	10	55

TYPE＼SIZE	F	G	H	I	J	K
N75C	215	85	355	182	338	φ185

TYPE＼SIZE	FIT MODEL	RETARD SCALE
N75C	U60,U61,U62	1:1（高速型）
