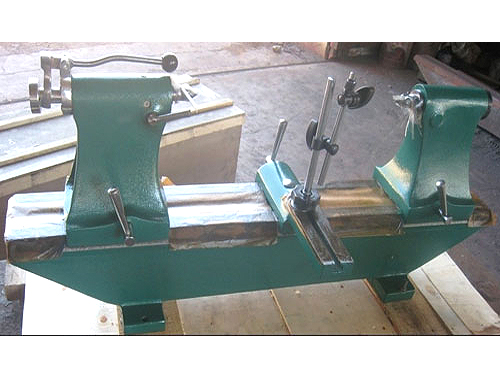

偏擺儀,高精度偏擺儀,新型偏擺儀又稱偏擺檢查儀、偏擺檢測儀、偏擺測量儀、擺差儀，偏擺儀主要用于檢測軸類、盤類另件的徑向、圓跳動和端面圓跳動。本公司生產的偏擺儀具有設計新穎，美觀大方，精度高，易操作等優點，使用本儀器可大大提高工作效率和測量精度。偏擺儀采用HT250-HT350高強度鑄鐵制造。
偏擺儀是精密的檢測儀器，操作者_熟練掌握儀器的操作技能，精心地維護保養，并指定專人使用。偏擺儀_始終保持設備完好，設備安裝應平衡可靠，導軌面要光滑，無磕碰傷痕。工件檢測前應先用檢驗棒和百分表對偏擺儀進行精度校驗，在確保合格后，方可使用。
偏擺儀主要技術參數：
1、莫氏2號_60°錐面對莫氏錐的徑向圓跳動≤0.005mm
2、_軸線在100mm范圍內對導軌的平行度（水平垂直方向）≤0.006mm
3、被測零件_直徑270mm-400mm
4、測量長度300mm、500mm、1000mm、1500mm、2000mm
5、型號有PBY3017型、PBY3025型、PBY3030型、PBY5017型、PBY5025型、PBY5030型、PBY10017型、PBY10025型、PBY10030型、PBY15023型、PBY20023型
|
規格 |
中心高 |
測量直徑 |
精度 |
|
|
平行方向μm |
垂直方向μm |
|||
|
300 |
170 |
≤270 |
≤8 |
≤5 |
|
300 |
250 |
≤450 |
≤8 |
≤5 |
|
300 |
300 |
≤550 |
≤8 |
≤5 |
|
500 |
170 |
≤270 |
≤8 |
≤5 |
|
500 |
250 |
≤450 |
≤8 |
≤5 |
|
500 |
300 |
≤550 |
≤8 |
≤5 |
|
1000 |
170 |
≤270 |
≤10 |
≤8 |
|
1000 |
250 |
≤450 |
≤10 |
≤8 |
|
1000 |
300 |
≤550 |
≤10 |
≤8 |
|
1500 |
230 |
≤400 |
≤16 |
≤15 |
|
2000 |
230 |
≤400 |
≤30 |
≤20 |
